1 bar ile to atmosfer? Przelicznik jednostek ciśnienia

1 bar to około 0,987 atmosfery fizycznej. Dokładny przelicznik wynosi 0,986923 atm, co wynika z definicji obu tych miar ciśnienia. W dalszej części artykułu znajdziesz szczegółowe tabele i praktyczne przykłady ułatwiające szybkie konwersje.

Czym jest bar i jak definiuje się tę jednostkę?

Bar należy do grupy pozaukładowych jednostek miary, co oznacza, że nie wchodzi w skład Międzynarodowego Układu Jednostek (SI). Mimo to został on powszechnie przyjęty w technice i przemyśle, a jego stosowanie uregulowano zaleceniami Komitetu Międzynarodowego Wzorców Miary. Wartość jednego bara odpowiada dokładnie 100 000 paskali (Pa), czyli ciśnieniu, jakie wywiera masa 10 ton na powierzchnię 1 metra kwadratowego.

Historia tej miary sięga 1909 roku, kiedy to wprowadził ją brytyjski meteorolog Napier Shaw. Szybko zyskała ona popularność w oceanografii i naukach o atmosferze, by następnie przedostać się do inżynierii mechanicznej czy hydrauliki siłowej. Ta pozorna prostota kryje w sobie precyzję wymaganą przy projektowaniu systemów, gdzie nawet niewielkie odchylenia mogą prowadzić do przeciążeń instalacji.

W codziennym ujęciu można wyobrazić sobie tę wielkość jako wartość bardzo zbliżoną do ciśnienia, jakie odczuwamy na co dzień na poziomie morza. Różnica między nim a atmosferą fizyczną jest jednak na tyle istotna, że podczas precyzyjnych prac inżynierskich nie wolno pomijać części tysięcznych przy konwersji.

Jak wygląda definicja atmosfery fizycznej?

Atmosfera fizyczna, znana też jako atmosfera normalna, sama w sobie stanowi jednostkę pozaukładową. Jest ona bezpośrednio związana z warunkami panującymi na naszej planecie i odpowiada ciśnieniu wywieranemu przez 760 milimetrów słupa rtęci (mm Hg) w temperaturze 273,15 K. Do jej określenia przyjmuje się normalne przyspieszenie ziemskie, a wartość ta odzwierciedla średnie ciśnienie atmosferyczne panujące na poziomie morza.

W Międzynarodowym Układzie Jednostek podstawową jednostką jest pascal (Pa). Pascal definiowany jest jako siła jednego niutona (N) działająca równomiernie na powierzchnię jednego metra kwadratowego (m²). Siła jednego niutona to z kolei taka, która masie 1 kilograma nadaje przyspieszenie 1 m/s². Dla atmosfery fizycznej wartość ta w paskalach jest nieco wyższa niż dla bara i wynosi dokładnie 101 325 Pa.

Choć bliskie sobie liczbowo, 1 bar to 100 000 Pa, podczas gdy 1 atmosfera fizyczna to 101 325 Pa – ta różnica jest źródłem niecałkowitej jedności przy przeliczaniu.

W odróżnieniu od niej funkcjonuje jeszcze atmosfera techniczna (at). Jest to jednostka oparta na kilogramie-siłę na centymetr kwadratowy i wynosi 98 066,5 Pa. Warto pamiętać o tym rozróżnieniu, ponieważ w starszej dokumentacji technicznej obie te miary mogą występować zamiennie, prowadząc do błędów obliczeniowych w instalacjach pneumatycznych i sprężarkach.

Jak przeliczyć bar na atmosferę?

Podstawowy wzór matematyczny dla tego przekształcenia jest liniowy. Aby uzyskać wartość w atmosferach fizycznych, należy pomnożyć liczbę barów przez stały współczynnik. Ów mnożnik wynosi dokładnie 0,986923. Dla przykładu, wartość 5 barów pomnożona przez ten przelicznik da nam około 4,93 atm. Zależność odwrotną obliczamy, dzieląc atmosfery przez ten sam współczynnik lub mnożąc przez około 1,01325.

W zastosowaniach praktycznych, takich jak pompowanie kół rowerowych czy sprawdzanie ciśnienia w instalacji centralnego ogrzewania, tak drobna różnica bywa najczęściej pomijana. W domowych manometrach tarczowych odchylenie o 1-2% znajduje się zwykle w granicach błędu pomiarowego urządzenia. Zupełnie inaczej wygląda to w lotnictwie, gdzie ciśnienie w kabinie wyrażane jest często w atmosferach, a każdy ułamek wpływa na komfort i bezpieczeństwo pasażerów. Podobnie rzecz się ma w medycynie, np. w precyzyjnych respiratorach.

W procesach przemysłowych do szybkiej konwersji wykorzystuje się dziś głównie kalkulatory jednostek ciśnienia online lub dedykowane aplikacje. Wprowadzenie wartości wejściowej i wybór jednostki docelowej eliminuje ryzyko pomyłki związanej z przecinkiem. W przypadku obliczeń krytycznych dla bezpieczeństwa, tak jak przy doborze armatury przemysłowej do węży wysokociśnieniowych, zawsze należy jednak posługiwać się danymi katalogowymi w tych jednostkach, które specyfikuje producent.

Praktyczne zastosowania barów i atmosfer

Obszary wykorzystania obu jednostek pokrywają się, lecz istnieją dziedziny, w których jedna z nich zyskała historyczną przewagę. W Europie do określania parametrów pracy sprężarek powietrza czy siłowników hydraulicznych niemal niepodzielnie króluje bar. W tym kontekście porównywanie parametrów urządzeń bez umiejętności szybkiego przejścia na PSI lub paskale bywa wyzwaniem dla inżynierów pracujących z dokumentacją amerykańską.

W geologii i badaniach sejsmicznych ciśnienie wewnątrz warstw skalnych podaje się często w barach. Z kolei meteorologia, choć również korzysta z hektopaskali, w publikacjach popularnonaukowych nierzadko sięga po atmosferę, aby w obrazowy sposób oddać skalę zjawisk takich jak cyklony czy antycyklony. Również w sportach nurkowych to właśnie bar jest używany do określania ilości sprężonego powietrza w butlach, co bezpośrednio przekłada się na planowanie dekompresji.

Codziennym przykładem są też układy pneumatyczne w samochodach ciężarowych czy ciśnienie w domowych instalacjach gazowych. To właśnie tam, na manometrach reduktorów, najczęściej widnieje skala w barach. W motoryzacji osobowej podawane przez producentów optymalne ciśnienie w oponach wyrażone jest właśnie w barach i pozwala na zachowanie właściwej przyczepności oraz optymalnego oporu toczenia.

Rola w hydraulice siłowej

W hydraulice siłowej precyzyjne określenie ciśnienia decyduje o prawidłowym doborze przewodów i uszczelnień. Wartości podawane są tu głównie w barach lub megapaskalach (MPa). W tym środowisku ciśnienie rzędu 400 barów roboczych nie jest niczym nadzwyczajnym, co pokazuje skalę sił, z jakimi mamy do czynienia przy napędzaniu pras czy koparek.

Manometr i metody pomiaru

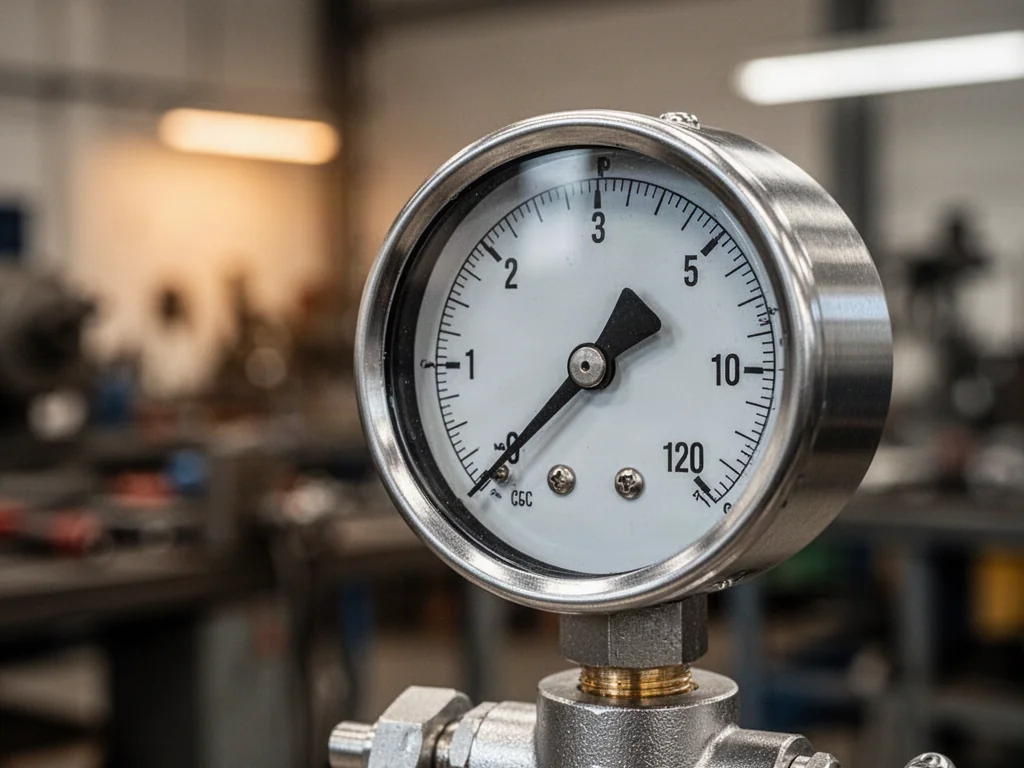

Aby zmierzyć wartość w barach lub atmosferach, niezbędny jest odpowiednio skalibrowany przyrząd. Najczęściej spotykamy manometry mechaniczne z tarczą wyposażoną w rurkę Bourdona, a także coraz powszechniejsze manometry cyfrowe. Procedura jest prosta i wymaga szczelnego podłączenia urządzenia do punktu pomiarowego, czy to w instalacji wodnej, gazowej, czy na wentylu opony.

Kluczową kwestią jest tu kontrola szczelności połączenia. Nawet minimalny wyciek przy wysokim nadciśnieniu nie tylko fałszuje odczyt, ale może też zniszczyć gwint lub stożek uszczelniający. Po ustabilizowaniu się wskazania albo odczytujemy wynik z podziałki, albo patrzymy na wyświetlacz. Jeśli nasze urządzenie fabrycznie wskazuje tylko PSI, a potrzebujemy barów, należy niezwłocznie dokonać konwersji, dzieląc wartość PSI przez 14,5038.

Wybór samego urządzenia zależy od zakresu pomiarowego. Do sprawdzania opon w rowerze szosowym, gdzie ciśnienie potrafi sięgać 8 barów, nie użyjemy tego samego modelu co do kontroli instalacji sprężonego powietrza pracującej przy 15 barach. Zawsze należy dobierać przyrząd tak, aby mierzona wartość znajdowała się w środkowym zakresie jego skali, co gwarantuje najmniejszy błąd pomiarowy.

Ciśnienie w oponach rowerowych

W rowerzystwie doświadczalnie potwierdzono, jak duży wpływ ma właściwe napompowanie kół na przyczepność i wygodę jazdy. Wartości najczęściej wyraża się w barach, a ich zakres oscyluje od 1,2 bara w oponach do downhillu aż po nawet 9 barów w tradycyjnych szytkach szosowych. Dla standardowej opony szosowej 28 mm z dętką, przy masie kolarza około 75 kg, rekomenduje się okolice 5,5 bara. Tymczasem dla gravela o szerokości 40 mm te same warunki wagowe wymagają zaledwie około 2,2–2,3 bara, co pokazuje, jak bardzo geometria ogumienia wpływa na wymagane nadciśnienie.

Pozostałe jednostki i ich relacje

Przestrzeń pomiarowa pełna jest rozmaitych skal, z których każda znajduje swoje niszowe zastosowanie. Oprócz paskala i atmosfery technicznej, w dokumentacji spotkamy także torr (Tr), będący odpowiednikiem milimetra słupa rtęci. Jeden bar to 750,062 tora, co jest wartością niezwykle użyteczną w technice próżniowej i laboratoryjnej. Z kolei w krajach anglosaskich główną rolę odgrywa PSI, a także oparty na stopach PSF – te przeliczniki są niezbędne każdemu mechanikowi pracującemu przy sprzęcie importowanym z USA.

Dla bardzo niskich ciśnień, spotykanych przy pomiarach wentylacji czy ciągu kominowego, tradycyjnie wykorzystuje się milimetry słupa wody. 1 bar odpowiada aż 10 197,16 mm H₂O, co czyni go jednostką skrajnie niepraktyczną w tym segmencie. Z tego powodu tam używa się raczej paskali lub bezpośrednio milimetrów słupa cieczy. Uniwersalna tabela przeliczeniowa, uwzględniająca skok co 1 PSI lub 0,5 bara, jest w takich sytuacjach niezastąpionym narzędziem na hali produkcyjnej.

W obliczeniach pamiętaj, że 1 bar = 14,5038 PSI. Aby szybko oszacować wynik, możesz przyjąć w pamięci, że 1 bar to około 14,5 PSI, co jest akceptowalne w większości domowych zastosowań warsztatowych.

Tabele konwersji w codziennej praktyce

Zamiast każdorazowo sięgać po kalkulator, w wielu zakładach produkcyjnych korzysta się z wydrukowanych tabel. Prezentują one przeliczenie wartości z barów na atmosfery, MPa czy PSI w sposób skokowy. Takie rozwiązanie sprawdza się przy szybkim doborze węży przemysłowych do sprężarek, gdzie trzeba zestawić katalogowe ciśnienie rozrywające podane w MPa z ciśnieniem roboczym w barach.

Tabela przeliczeniowa jest też nieoceniona w serwisach motocyklowych i samochodowych. Mechanik, mając wartość zadaną przez konstruktora pojazdu w barach, a manometr na stanowisku wyskalowany w PSI, unika dzięki niej błędu. Prosta pomyłka polegająca na wtłoczeniu 30 PSI zamiast 30 barów skończyłaby się co najwyżej jazdą na niedopompowanym ogumieniu, ale odwrotna sytuacja grozi już rozerwaniem opony.

Równie ważna jest konwersja w odwrotnym kierunku podczas analizy zagranicznych kart technicznych. Wartość podana w calach słupa rtęci (inHg) czy stopach słupa wody (ftH2O) bez szybkiego spisu staje się abstrakcyjna. Poniżej przedstawiono przykładowy wycinek takiej tabeli, łączącej najważniejsze miary.
